压敏胶制品的拉伸性能及其测定方法
压敏胶制品的拉伸性能及其测定方法
压敏胶制品的拉伸性能包括压敏胶制品的拉伸强度、断裂伸长率和屈服强度三项。拉伸强度：压敏胶制品的试样被拉伸至断裂过程的最大拉力与试样初始宽度之比，单位为kN/m或N/mm。断裂伸长率：试样拉伸过程中断裂时的伸长量与初始标线长度的百分比，单位为%。屈服强度：试样拉伸过程中屈服点出现时的拉力与试样初始宽度之比，单位为Kn/m或N/mm。
对于封箱胶带等压敏胶制品来说，上述几项拉伸性能尤其十分重要。拉伸性能达不到要求，这些压敏胶制品就无法使用。
压敏胶制品的拉伸性能主要决定于基材的基材的拉伸性能和基材的厚度。这是因为，虽然压敏胶层的厚度和拉伸性能也有一定影响，但一般情况下基材的拉伸强度要比压敏胶层大得多。
压敏胶制品的拉伸性能在拉力试验机上进行测试。中国的国家标准GB7753-1987《关于压敏胶粘带拉伸性能试验方法》中规定，所用的试验机应附有能自动记录拉力和伸长的绘图装置，力值的读数误差不应大于1%，拉伸速度为（300±30）mm/min。伸长标尺的分度为1mm，量具采用读数值为0.02mm的游标卡尺，样品宽度为≤25mm，试样数量不应少于5个。试验条件为温度（23±2）℃，相对温度（50±5）%。试验结果如下图所示：

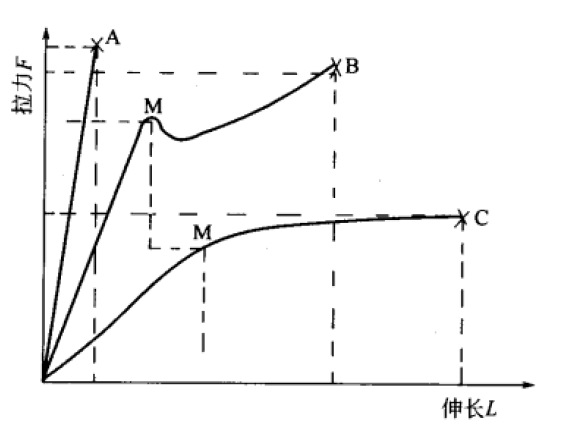

上图中A、B、C分别为纸类压敏胶带、PET和BOPP类压敏胶带以及PE和软PVC类压敏胶带的拉伸曲线示意。从曲线的数据可以就算出样品的拉伸强度和断裂伸长率。以塑料薄膜为基材的压敏胶带的拉伸曲线B、C上会出现屈服点M，从屈服点所对应的拉力就可得出样品的屈服强度。
评论(0)
